Cấu tạo & nguyên lý hoạt động của các loại động cơ xe điện

Động cơ xe điện là trái tim của phương tiện quyết định trực tiếp đến hiệu suất, quãng đường, trải nghiệm lái và tuổi thọ của xe. Trong bài viết này, hãy cùng OSAKAR tìm hiểu ngay khái niệm, phân loại, cấu tạo và nguyên lý hoạt động của các loại động cơ xe điện phổ biến trên thị trường hiện nay!

1. Động cơ xe điện là gì?

Động cơ xe điện là thiết bị có khả năng chuyển đổi năng lượng điện từ pin (hoặc ắc quy) thành năng lượng cơ học, tạo ra chuyển động quay để đẩy xe về phía trước. Đây là bộ phận quan trọng ảnh hưởng trực tiếp đến khả năng vận hành và bứt tốc của xe điện.

Động cơ xe điện còn giữ vai trò quyết định đối với nhiều yếu tố của một chiếc xe điện như:

• Hiệu suất vận hành: Động cơ ảnh hưởng trực tiếp đến sức mạnh, tốc độ tối đa và khả năng tăng tốc của xe. Một động cơ mạnh mẽ sẽ mang lại khả năng vận hành vượt trội, đáp ứng tốt nhiều mục đích sử dụng khác nhau.
• Quãng đường di chuyển: Hiệu suất của động cơ ảnh hưởng đến mức tiêu thụ điện năng của pin/ắc quy. Động cơ càng hiệu quả, xe càng đi được xa hơn với một lần sạc, giúp tối ưu chi phí và thời gian sử dụng.
• Trải nghiệm lái: Một động cơ tốt mang lại cảm giác lái êm ái và khả năng phản hồi nhạy bén cho xe, từ đó mang lại trải nghiệm lái tự tin, thoải mái trên mọi cung đường.
• Tuổi thọ và độ bền: Một động cơ chất lượng sẽ giúp xe hoạt động bền bỉ, ổn định hơn, giảm chi phí sửa chữa và bảo dưỡng trong suốt vòng đời sử dụng.

2. Các loại động cơ xe điện phổ biến hiện nay

Trên thị trường hiện nay, động cơ xe điện rất đa dạng về chủng loại, cấu tạo và giá thành. Việc lựa chọn loại động cơ phù hợp sẽ quyết định hiệu suất, độ bền và chi phí sử dụng của xe điện.

Sau đây là bảng giá tham khảo cho các loại động cơ xe điện phổ biến hiện nay:

Lưu ý: Bảng giá trên chỉ mang tính chất tham khảo với các động cơ phổ biến trên thị trường. Để biết mức giá chính xác nhất, bạn nên liên hệ trực tiếp với nhà cung cấp. Đối với xe điện OSAKAR, bạn có thể liên hệ hotline 1900 0095 hoặc đăng ký tư vấn qua website TẠI ĐÂY.

2.1. Động cơ xe ô tô điện

Động cơ xe ô tô điện là hệ thống động cơ điện phức tạp và mạnh mẽ nhất thường có công suất từ vài chục kW đến hàng trăm kW hoặc hơn, đáp ứng yêu cầu về tốc độ và sức kéo lớn, phù hợp cho cả di chuyển trong đô thị lẫn đường trường, địa hình phức tạp.

Nguyên lý hoạt động: Ô tô điện đòi hỏi công suất khổng lồ nên nguyên lý phức tạp hơn, thường sử dụng dòng điện xoay chiều (AC) như PMSM (Nam châm vĩnh cửu đồng bộ) hoặc động cơ cảm ứng (Induction Motor), kết hợp với bộ biến tần (Inverter) để chuyển đổi dòng DC từ pin.

Ưu điểm:

• Mô-men xoắn cực đại tức thời: Giúp xe bứt tốc từ 0-100km/h chỉ trong vài giây.
• Phanh tái tạo: Khả năng chuyển hóa động năng thành điện năng sạc ngược lại cho pin khi giảm tốc.
• Cấu tạo bền bỉ: Rất ít chi tiết chuyển động, giảm 80% chi phí bảo dưỡng so với xe xăng.

Nhược điểm:

• Yêu cầu hệ thống làm mát bằng dung dịch phức tạp để duy trì nhiệt độ ổn định.
• Phụ thuộc hoàn toàn vào hệ thống quản lý pin và biến tần đắt đỏ.

Ứng dụng: Các dòng xe ô tô điện hiện đại (VinFast VF series, Tesla, Porsche Taycan).

2.2. Động cơ xe máy điện

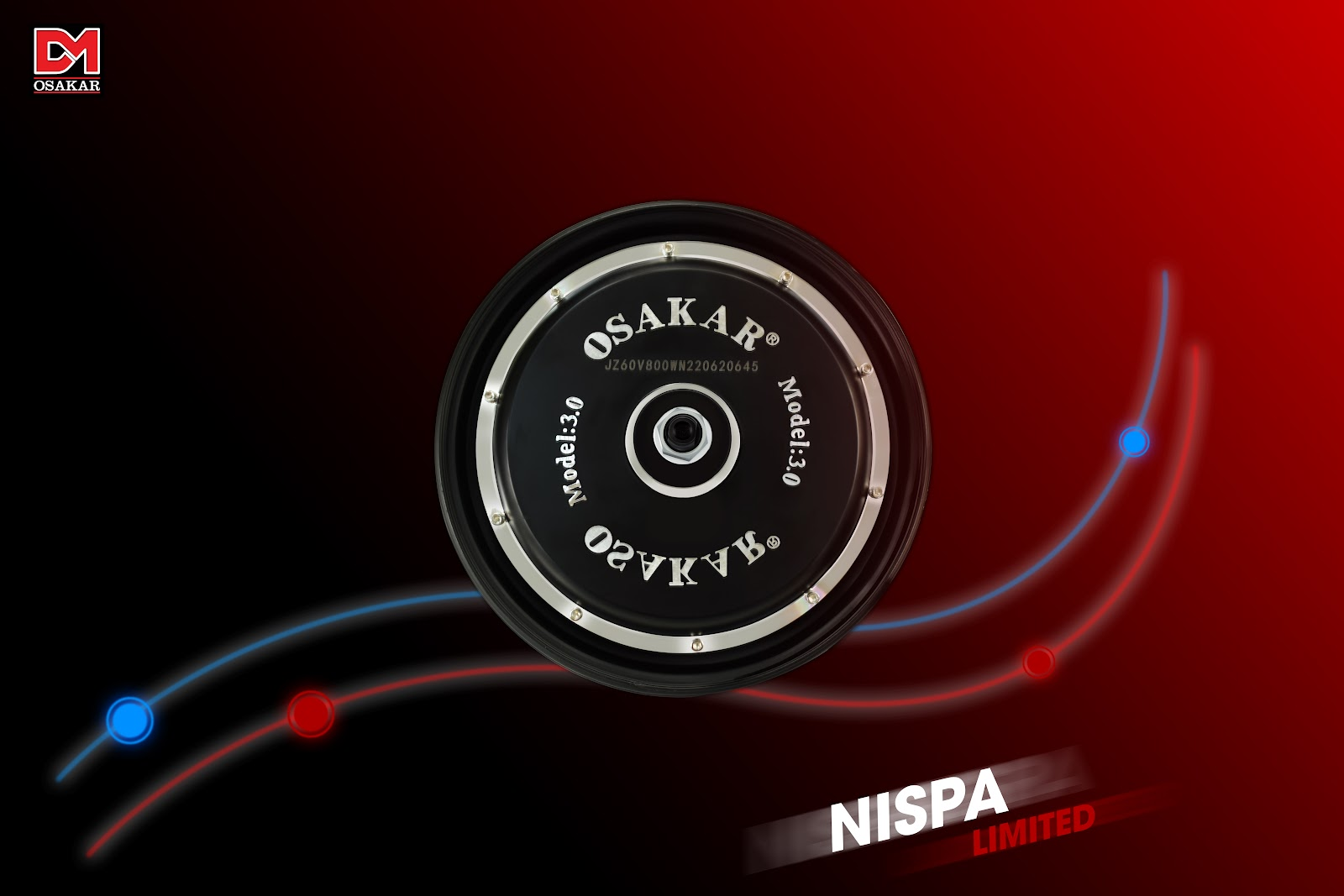

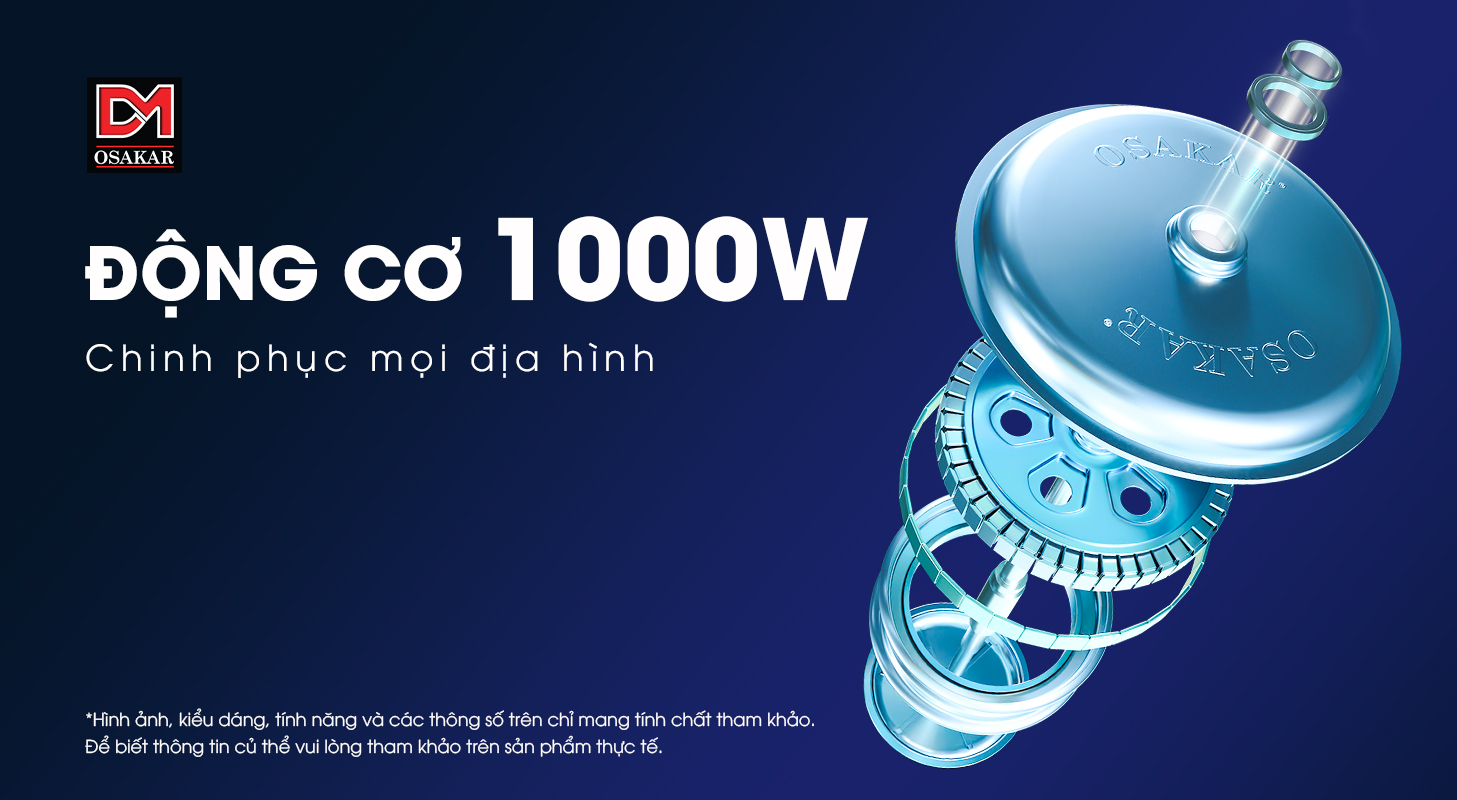

Động cơ xe máy điện là biến thể mạnh mẽ của dòng BLDC, được thiết kế để chịu tải trọng lớn và vận hành liên tục trong điều kiện giao thông đô thị khắc nghiệt. Phổ biến với công suất từ 1kW đến khoảng 10 – 20kW, cân bằng giữa hiệu suất vận hành và quãng đường di chuyển, phù hợp cho nhu cầu đi lại hàng ngày.

Nguyên lý hoạt động: Thường sử dụng cấu tạo Rotor ngoài (In-hub). Các cuộn dây đồng (Stator) được gắn cố định vào trục bánh xe, trong khi nam châm vĩnh cửu được gắn vào vỏ động cơ (Rotor). Khi bộ điều khiển (IC) cấp điện, từ trường quay sẽ đẩy vỏ động cơ quay tròn, truyền lực trực tiếp lên bánh xe mà không cần hệ thống nhông sên dĩa.

Ưu điểm:

• Truyền động trực tiếp: Giảm thiểu hao phí năng lượng qua các bộ phận trung gian, giúp xe vận hành cực kỳ êm ái.
• Kháng nước vượt trội: Thiết kế khép kín hoàn toàn giúp động cơ đạt chuẩn chống nước (thường là IP67), an toàn khi đi mưa hoặc lội nước nhẹ.
• Mô-men xoắn lớn: Cung cấp sức kéo mạnh mẽ ngay từ khi bắt đầu khởi động, hỗ trợ leo dốc tốt.
• Tiết kiệm chi phí và thân thiện với môi trường.

Nhược điểm:

• Làm tăng trọng lượng phần bánh sau, có thể gây cảm giác xóc hơn khi đi qua ổ gà.
• Việc sửa chữa hoặc thay lốp xe phức tạp hơn so với xe máy truyền thống.

Ứng dụng: Sử dụng trên các dòng xe máy điện hiện đại như Osakar (Nispa Vera, Rova), VinFast, Yadea.

2.3. Động cơ xe đạp điện

Loại động cơ này có kích thước nhỏ gọn, công suất thấp (thường 250W – 1000W) đủ để hỗ trợ lực đạp và di chuyển ở tốc độ thấp, phù hợp với học sinh, sinh viên hoặc người cao tuổi.

Nguyên lý hoạt động: Thường tích hợp thêm cảm biến trợ lực (Pedal Assist Sensor). Động cơ chỉ kích hoạt hoặc tăng công suất khi nhận thấy người dùng đang đạp xe. Nó hỗ trợ “mồi” thêm lực kéo vào trục bánh xe hoặc trục giữa giúp việc đạp xe nhẹ nhàng hơn.

Ưu điểm:

• Trọng lượng siêu nhẹ: Không làm mất đi tính linh động vốn có của một chiếc xe đạp.
• Tiết kiệm năng lượng: Tiêu thụ rất ít điện năng, phù hợp cho nhu cầu di chuyển ngắn.
• Linh hoạt: Người dùng có thể chủ động đạp xe để tập thể dục hoặc khi xe hết điện.

Nhược điểm:

• Công suất yếu, tốc độ tối đa bị giới hạn (thường dưới 25km/h).
• Khả năng chở nặng và leo dốc cao rất hạn chế.

Ứng dụng: Xe đạp điện cho học sinh cấp 2, người cao tuổi hoặc xe đạp trợ lực thể thao nội khu.

2.4. Động cơ chổi than

Đây là dòng động cơ điện truyền thống, từng giữ vai trò chủ đạo trước khi công nghệ BLDC trở nên phổ biến.

Nguyên lý hoạt động: Sử dụng chổi than và cổ góp để tiếp điện vào cuộn dây trên Rotor. Khi dòng điện chạy qua, lực từ trường tương tác với nam châm vĩnh cửu ở Stator làm trục động cơ quay. Chổi than có nhiệm vụ đảo chiều dòng điện liên tục để duy trì chiều quay của động cơ.

Ưu điểm:

• Chi phí cực thấp: Rất kinh tế, phù hợp cho các sản phẩm phân khúc giá rẻ.
• Điều khiển đơn giản: Không cần bộ điều khiển IC phức tạp, chỉ cần điều chỉnh điện áp để thay đổi tốc độ.

Nhược điểm:

• Nhanh hỏng: Chổi than bị mòn theo thời gian, phát sinh tia lửa điện và cần thay thế định kỳ. Tuổi thọ trung bình của động cơ này chỉ đạt khoảng 1.000 – 3.000 giờ hoạt động liên tục do sự mài mòn tự nhiên của chổi than và cổ góp.
• Tiếng ồn và nhiệt: Ma sát cơ học gây ra tiếng kêu và làm động cơ nóng lên rất nhanh.

Ứng dụng: Xe điện đồ chơi trẻ em, các dòng xe đạp điện cũ từ nhiều năm trước hoặc máy khoan cầm tay.

2.5. Động cơ không chổi than

Đây là công nghệ cốt lõi hiện đại nhất, thay thế hoàn toàn các phương thức tiếp điện cơ học bằng điều khiển điện tử.

Nguyên lý hoạt động: Loại bỏ chổi than và cổ góp. Thay vào đó, nó sử dụng bộ điều khiển (IC) kết hợp với cảm biến Hall để xác định vị trí Rotor. Bộ điều khiển sẽ đóng/ngắt dòng điện vào các cuộn dây Stator theo trình tự chính xác để tạo ra từ trường quay “kéo” Rotor nam châm vĩnh cửu xoay theo.

Ưu điểm:

• Hiệu suất cực cao (đến 90%): Giảm thiểu thất thoát năng lượng dưới dạng nhiệt.
• Tuổi thọ rất dài: Không có ma sát chổi than nên gần như không bị mài mòn, giảm chi phí bảo trì, có thể đạt tới hàng chục nghìn giờ hoạt động liên tục.
• Tốc độ cao: Khả năng vận hành ở vòng tua máy cao một cách ổn định và tĩnh lặng.

Nhược điểm:

• Chi phí sản xuất đắt hơn do sử dụng nam châm hiếm và mạch điện tử thông minh.
• Bộ điều khiển (IC) nhạy cảm với các sự cố chập cháy điện nếu không có hệ thống bảo vệ tốt.

Ứng dụng: Là loại động cơ phổ biến nhất trên xe điện Osakar, Robot hút bụi và các thiết bị công nghệ cao.

3. So sánh các loại động cơ xe điện phổ biến hiện nay

Dưới đây là bảng so sánh chi tiết về các thông số kỹ thuật, hiệu suất và khả năng vận hành của 5 dòng động cơ phổ biến nhất hiện nay.

4. Cấu tạo của động cơ xe điện

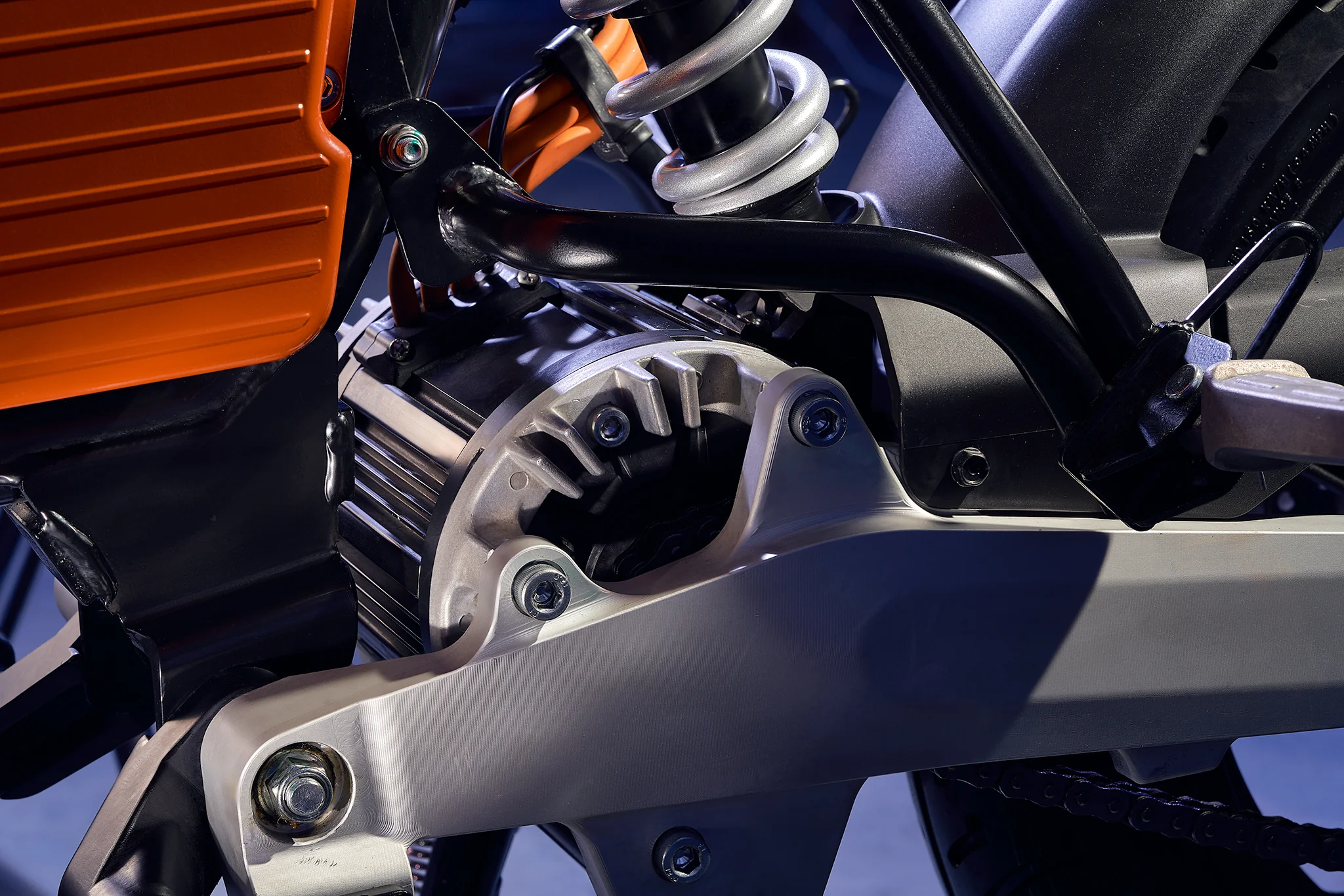

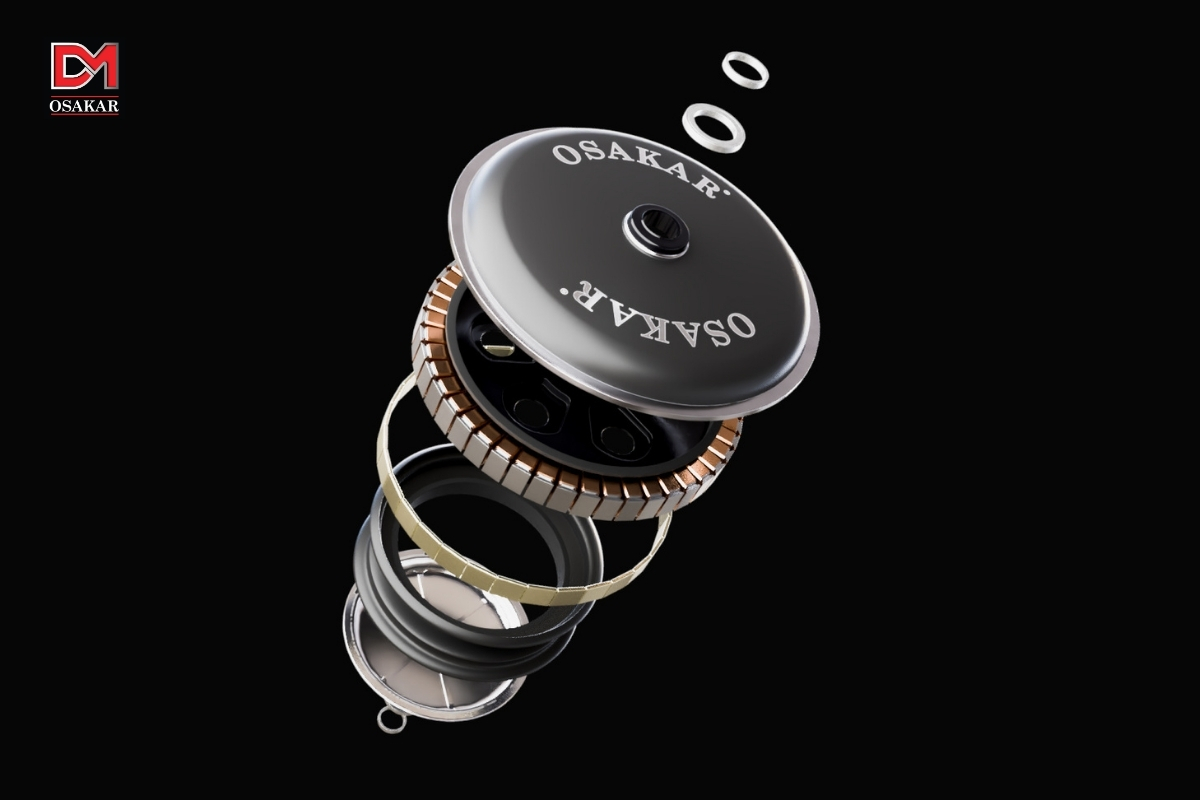

Các loại động cơ xe điện đều có 2 bộ phận là stator (phần tĩnh) và rotor (phần quay). Dưới đây là bảng cấu tạo chi tiết của các bộ phận chính:

5. Nguyên lý hoạt động của động cơ xe điện

Động cơ xe điện hoạt động theo nguyên lý chuyển đổi điện năng thành cơ năng. Toàn bộ quá trình này diễn ra rất nhanh và êm ái, giúp xe vận hành mà không cần xăng hay tiếng ồn như xe máy truyền thống.

Cụ thể, khi bật xe, điện từ pin hoặc ắc quy sẽ đi qua bộ điều khiển để tạo ra từ trường quay trong stator. Sau đó, từ trường này làm quay rotor và khi rotor quay, chuyển động sẽ được truyền ra bánh xe, khiến xe lăn bánh và di chuyển.

6. Hướng dẫn bảo trì động cơ xe điện

Để đảm bảo xe luôn vận hành trong trạng thái tốt nhất và kéo dài tuổi thọ cho hệ thống truyền động, việc bảo trì định kỳ là vô cùng quan trọng.

1- Đối với động cơ xe máy điện & xe đạp điện

• Kiểm tra độ kín khít: Quan sát các gioăng cao su tại trục bánh xe. Nếu thấy dấu hiệu nứt vỡ, cần thay thế ngay để ngăn nước xâm nhập gây rỉ sét cuộn dây đồng bên trong.
• Vệ sinh đúng cách: Khi rửa xe, tuyệt đối không dùng vòi xịt áp lực cao xịt trực tiếp vào khe hở trục động cơ. Nên dùng khăn ẩm lau sạch bụi bẩn sau khi đi qua vùng bùn lầy hoặc ngập nước.
• Kiểm tra hệ thống dây pha: Định kỳ kiểm tra các đầu nối từ động cơ vào bộ điều khiển (IC). Đảm bảo các giắc cắm luôn chặt chẽ, không bị lỏng hoặc có dấu hiệu nóng chảy do quá tải.
• Bảo dưỡng vòng bi: Nếu bánh xe có tiếng kêu lạ hoặc quay không trơn tru, hãy kiểm tra và bổ sung mỡ bôi trơn hoặc thay thế vòng bi kịp thời để tránh làm hỏng cấu trúc Rotor.

2 – Đối với động cơ chổi than (Đời cũ/Đồ chơi)

• Thay chổi than định kỳ: Kiểm tra độ mòn của chổi than sau mỗi 6 tháng. Nếu chổi than mòn quá giới hạn cho phép, cần thay thế để tránh làm hỏng bề mặt cổ góp.
• Làm sạch cổ góp: Sử dụng vải mềm khô để lau sạch bụi than bám trên cổ góp, giúp duy trì khả năng tiếp điện ổn định và giảm thiểu tia lửa điện gây nóng máy.

3 – Đối với động cơ ô tô điện (EV)

• Hệ thống làm mát dung dịch: Đây là bộ phận sống còn của ô tô điện. Hãy kiểm tra mức nước làm mát định kỳ theo chỉ dẫn của hãng để đảm bảo pin và động cơ luôn hoạt động trong dải nhiệt độ an toàn.
• Cập nhật phần mềm hệ thống: Các lỗi vận hành thường được xử lý thông qua các bản cập nhật Firmware. Hãy đưa xe đến trung tâm bảo hành để đảm bảo hệ thống biến tần luôn hoạt động với thuật toán tối ưu nhất.

Trên đây là tổng quan về khái niệm, phân loại, cấu tạo và nguyên lý hoạt động của các loại động cơ xe điện phổ biến hiện nay. Hy vọng những thông tin này sẽ giúp bạn hiểu rõ hơn về vai trò cũng như đặc điểm của từng loại động cơ, từ đó lựa chọn được phương tiện phù hợp với nhu cầu sử dụng và tối ưu hiệu quả vận hành.
